8a3. ポテンショスタット拡張基板:一般的な記録系・FGとの接続

ここで紹介している自作ポテンショスタットは Analog Discovery に接続することを前提にしている．しかし，実際の回路自体はポテンショスタットの基本回路そのものなので，接続端子さえ用意すれば，一般的な記録系，ファンクションジェネレータ等と組み合わせて使うことができる．

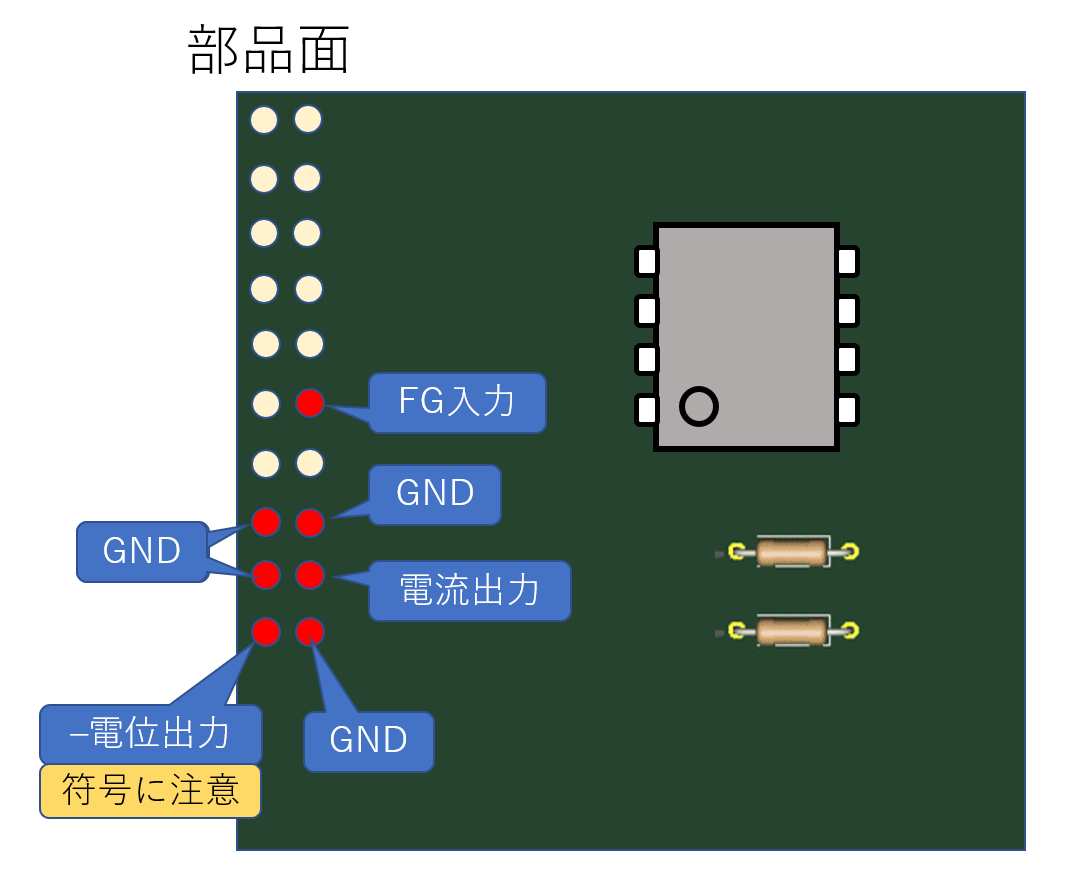

Fig. 8a3.1 基板上の信号関係のピン配置

Fig. 8a3.1 に赤く示したランドのみ考えればよい (GND は共通)．これらを用いれば任意の外部機器と接続ができる．

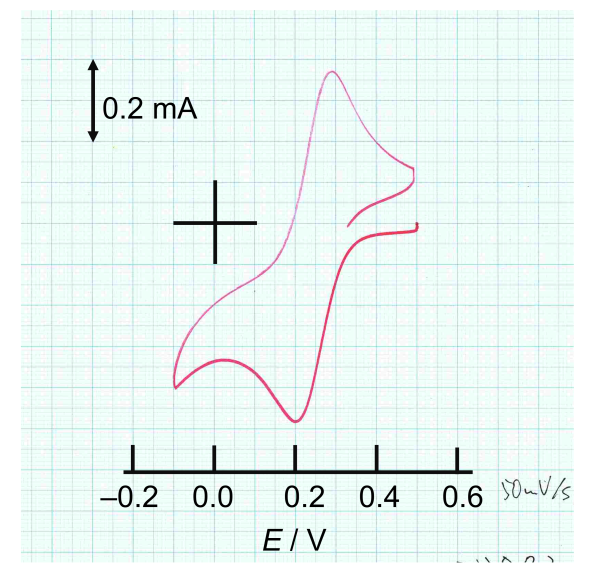

ただし，電位情報は符号が反転している点に注意が必要である．2chの記録系を用いる場合，それぞれの信号グラウンドが切り離せるようになっている (あるいは差動入力) ものは，電位測定チャネルの極性を逆に接続すればよい．切り離せない場合は，記録後に何らかの方法で電位情報の符号を変える必要がある．安価なオシロスコープには切り離せないものがあるので，その場合はオシロスコープの画面設定で極性反転を行なう等で対応することができる．

実際の信号の取り出しは，以下のように行なう．

30-pin コネクタを使わず，必要なところから導線を引き出し，適当なターミナルを介して周辺機器に接続する．
ただ，ピン用のランドは小さいので，導線を直接ハンダ付けしても強度面の不安は残る．
2×5ピンのボックスコネクタ (Fig. 8a3.2)と，適合するヘッダの付いたケーブル (Fig. 8a3.3) を使う．
縦型の場合，基板の裏側から取り付けるとケーブルの取り回しが楽になるかもしれない．

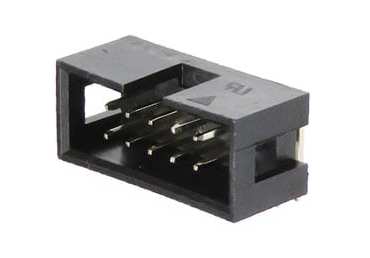

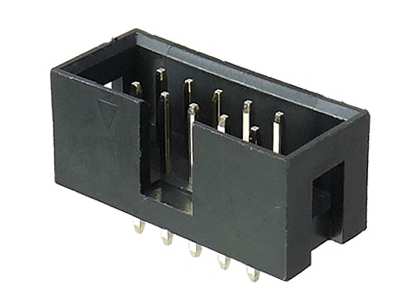

Fig. 8a3.2 ボックス型ピンヘッダーの例 (左，縦型；右)．

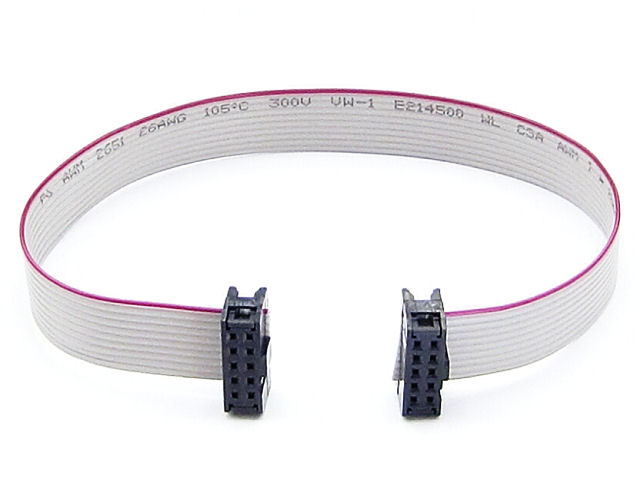

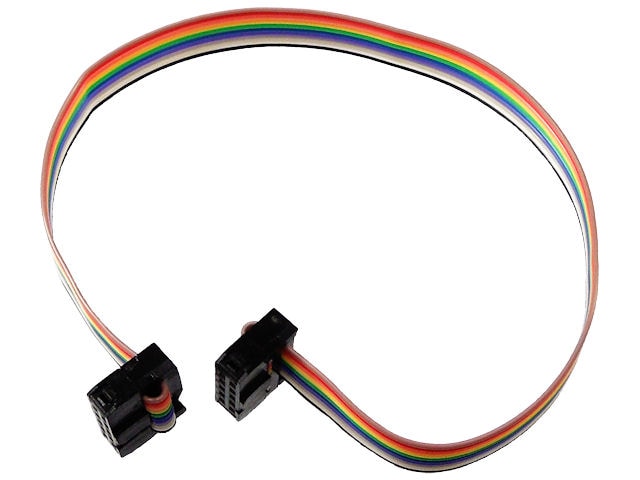

Fig. 8a3.3 コネクタ付きケーブルの例．

いずれにしてもどのピンがどの信号に対応するかは，よく確認していただきたい．
